Рентгеновские аппараты

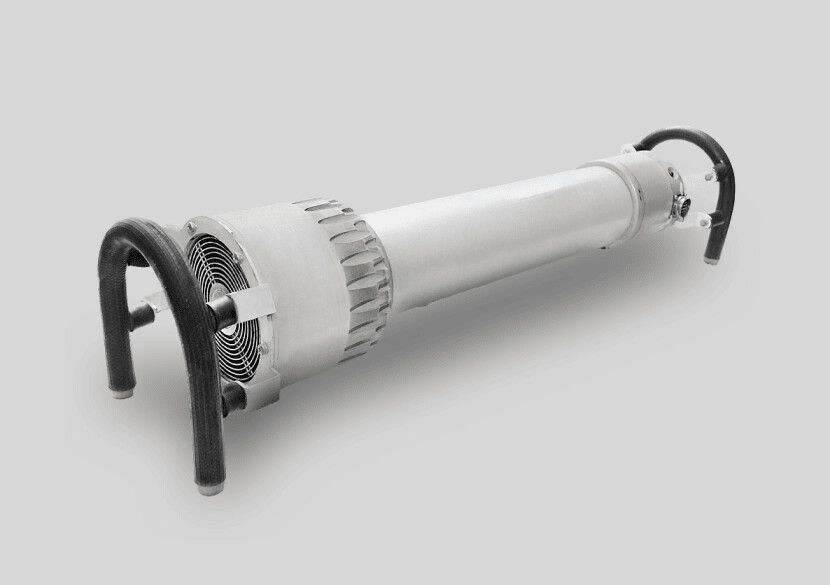

РПД-200 С/СН
РПД-200 С и РПД-200 СН — переносные рентгеновские аппараты направленного действия с постоянным напряжением на аноде рентгеновской трубки, которое регулируется в диапазоне от 70 до 200 кВ. Применяются для промышленной дефектоскопии в производственных и полевых условиях.
Купить
22 кг
Вес
Просвечиваемая толщина — до 42 мм по стали, при следующих условиях: Agfa D7+Pb, D=2, F=700 мм, 10 мин.
Модель РПД-200 С
- Стандартное исполнение всех составляющих рентгеновского аппарата
- Разъём для подключения к блоку питания и управления зафиксирован на торцевой или цилиндрической части корпуса моноблока
- Электроника БПУ обеспечивает логику функционирования рентгенаппарата. Блок имеет минимум элементов: замок безопасности, кнопка включения, световой индикатор, грибок аварийной остановки
- Сигнальный узел встроен в верхнюю часть БПУ
- Установка параметров экспозиции и режимов работы происходит с пульта ДУ, имеющего 4-строчный дисплей, индикаторы «РЕНТГЕН», «ОТКАЗ» и клавиатуру
Модель РПД-200 СН
- Обновлённая усовершенствованная конструкция элементов рентгенаппарата
- Разъём для БПУ вынесен на коротком гибком кабеле и укреплён стальным тросом, что позволяет направить его в любую сторону
- Блок питания и управления универсален для работы с моноблоками серии Н. Имеет полный функционал для установки всех параметров экспозиции и управления режимами работы аппарата
- Сигнальная лампа выносная с магнитом
- Дистанционный пульт служит только для оперативного управления запуском и прекращением экспозиции, за счёт чего он более портативный и лёгкий
Технические характеристики
| Модель рентгеновского аппарата | РПД-200 С | РПД-200 СН |
| Диапазон установок анодного напряжения | 70 – 200 кВ | 50 – 200 кВ |
| Шаг установки анодного напряжения | 1кВ | 1кВ |
| Диапазон установок анодного тока | 1 – 5 мА | 0,5 – 5 мА |
| Шаг установки анодного тока | 0,01мА | 0,01мА |
| Диапазон установок времени экспозиции | 1 – 998 с | 1 – 998 с |
| Шаг установки времени экспозиции | 1 с | 1 с |
| Тип рентгеновской трубки | 1,2БПК21-200 | 1,2БПК21-200 |
| Диаграмма рабочего пучка рентгеновского излучения | прямая, коническая, направленная перпендикулярно оси блока излучателя | |
| Величина плоских углов диаграммы направленности рентгеновского излучения | не менее 40°× 60° | не менее 40°× 60° |
| Размер фокусного пятна | 2×2 мм | 2,0×2,2 мм |
| Максимальная анодная мощность | 900 Вт | 1 000 Вт |
| Рабочая температура анодного радиатора | не более +75 °С | не более +75 °С |
| Толщина просвечивания по стали, при условиях Agfa D7+Pb, D=2, F=700 мм, 10 мин | до 42 мм | до 42 мм |
| Напряжение питания | ∼220±10% В | ∼220±10% В |
| Частота напряжения питания | 50 Гц | 50 Гц |
| Потребляемая мощность | не более 1 300 Вт | не более 1 400 Вт |
| Условия эксплуатации | ||
| – температура окружающего воздуха | от -40 до +40°С | от -40 до +40°С |
| – относительная влажность воздуха | не более 80% при +25°С | не более 80% при +25°С |
| – атмосферное давление | 84 – 107 кПа | 84 – 107 кПа |
| Габариты моноблока излучателя | Ø 240×950 мм | Ø 215×970 мм |
| Масса моноблока излучателя | 21,9 кг | 23,3 кг |
| Габариты блока питания и управления | 470×405×215 мм | 465×400×215 мм |
| Масса блока питания и управления | 10 кг | 13 кг |
| Габариты пульта дистанционного управления | 180×110×45 мм | 160×65×55 мм |
| Масса пульта дистанционного управления | 4,1 кгс кабелем | 2,2 кг с кабелем |
| Габариты сигнальной лампы | — | Ø 85×75 мм |
| Масса сигнальной лампы | — | 0,6 кг с кабелем |
| Длина соединительного кабеля БПУ-моноблок | 10 м | 10 м |
| Длина соединительного кабеля БПУ-пульт ДУ | 50 м | 50 м |
| Длина соединительного кабеля БПУ-лампа | — | 10 м |
